Parametry pro Black Lion Audio PBR TRS

PBR TRS je patchbay určený k propojování přístrojů a kabelových rozvodů pomocí konektorů TRS 6,3 mm (velký symetrický jack). K propojení lze použít kvalitní symetrické patch kabely nebo standardní symetrické TRS kabely. Patch panel je proveden ve formátu 19" 1U.

Vaše kvalitní studiové i domácí přístroje vyžadují kvalitní propojení. Black Lion Audio se ultimátně kvalitnímu zvuku věnuje už léta. Proto přináší na trh nové PBR patchbaye – propojovací panely pro použití jak ve studiu, tak i v divadlech a jiných profesionálních zvukových instalacích. Každý patchbay PBR používá vysoce kvalitní kovové konektory s pozlacenými kontakty. Tak je zajištěno vysoce spolehlivé propojení vašich přístrojů. Černě eloxovaný hliníkový přední panel a kovové tělo dodává patchbayům série PBR elegantní sofistikovaný vzhled a spolu s bytelnými konektory zabezpečuje mechanickou odolnost a dlouhou životnost.

Vlastnosti:

- Patchpanel s konektory TRS 6,3 mm
- 48 propojovacích bodů
- Přepínání módů Full-Normal a Half-Normal
- Konektory s pozlacenými kontakty
- Vysoká mechanická odolnost a spolehlivost
- Dlouhá životnost

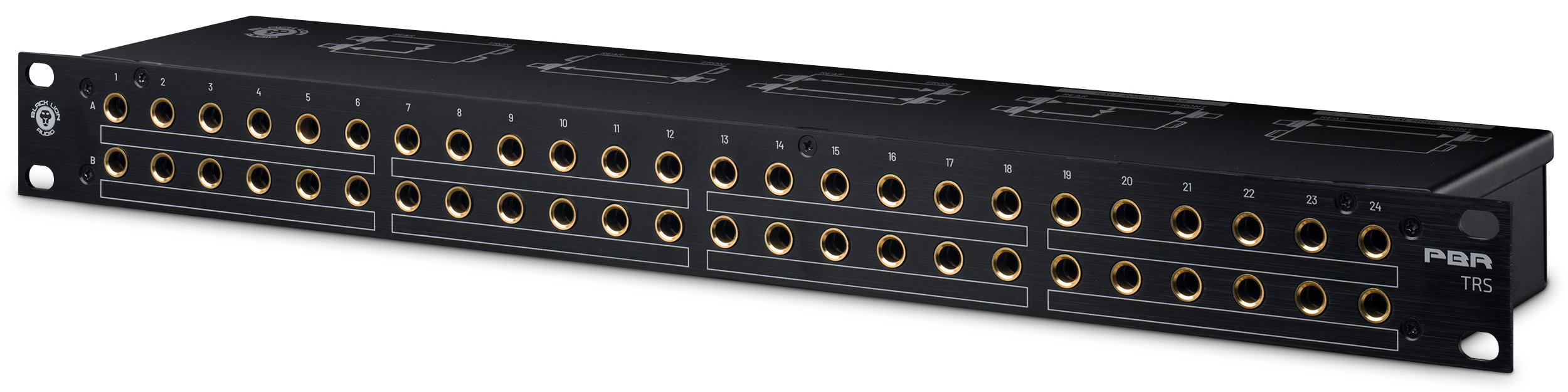

Přední panel

Patchbay TRS má na předním panelu 48 TRS 6,3 mm konektorů ve dvou řadách A a B (2x 24) označených 1 - 24. Pro větší přehlednost jsou graficky sdruženy po šesti s polem pro popis. Hliníkový přední panel je opatřen bočními úchyty pro instalaci do 19“ racku.

Zadní panel

I na zadním panelu je 48 konektorů TRS 6,3 mm ve dvou řadách A a B, které odpovídají konektorům na předním panelu. Pomocí přepínače lze pro každou dvojici konektorů A-B nastavit mód Full-Normal nebo Half-Normal.

Módy propojení konektorů

Ve většině případů je užitečné horní řadu A použít pro výstupy a dolní B pro vstupy.

Full-Normal mód

- zadní konektory A-B jsou propojeny (výstup je propojen s příslušným vstupem)
- pokud se do kteréhokoli z obou konektorů A i B na předním panelu zapojí kabel, propojení se přeruší

Je ideální např. k propojení párového kabelu se vstupy mixážní konzole.

Half-Normal mód

- zadní konektory A-B jsou propojeny (výstup je propojen s příslušným vstupem)
- při zapojení kabelu do horního konektoru A na předním panelu propojení zůstává
- při zapojení kabelu do spodního konektoru B na předním panelu se propojení přeruší

Je vhodný pro rozbočení signálu k více vstupům - výstup efektového procesoru do mixu i poslechu, přivedení sběrnice Aux k více sluchátkovým distributorům apod.

Technické parametry:

- Počet konektorů: 2x 48
- Typ konektorů: TRS 6,3mm (velký jack) s pozlacenými kontakty
- Počet propojovacích bodů: 48
- Přepínání módů: Full-Normal, Half-Normal
- Eloxovaný hliníkový přední panel
- Bytelné kovové šasi
- Vysoká mechanická odolnost a spolehlivost
- Dlouhá životnost
- Rackové rozměry: 19" 1U
