Parametry pro Seetronic Seetronic-SCWF5-B

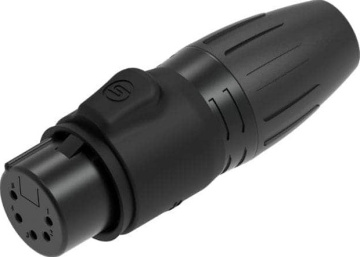

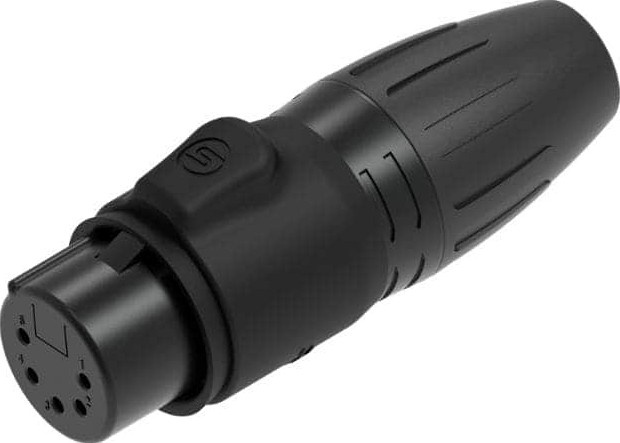

Profesionální 5-pinový kabelový konektor XLR (samice) Seetronic SCWF5-B je určen pro spolehlivý přenos signálu v náročných světelných a řídicích aplikacích. Robustní pouzdro ze slitiny zinku s černou povrchovou úpravou a pozlacené kontakty zajišťují stabilní připojení a vysokou integritu signálu pro profesionální DMX systémy.

Díky stupni krytí IP65 je tento konektor vhodný pro vnitřní i venkovní prostředí, kde je vyžadována zvýšená odolnost proti prachu a vlhkosti. Konstrukce podporuje vnější průměr kabelu v rozmezí 5–8 mm a disponuje bezpečnostním zajišťovacím mechanismem latch lock s integrovaným odlehčením tahu. Ideální volba pro touring produkce, pódiové instalace a trvalé instalace vyžadující spolehlivou DMX konektivitu.

Technické parametry:

Základní parametry
- Typ připojení: XLR
- Pohlaví: samice

Elektrické parametry
- Kapacita mezi kontakty: ≤ 7 pF
- Odpor kontaktu: ≤ 3 mΩ
- Dielektrická pevnost: 1,5 kV DC
- Izolační odpor: > 10 GΩ (počáteční)
- Jmenovitý proud na kontakt: 7,5 A
- Jmenovité napětí: < 50 V

Mechanické parametry
- Vnější průměr kabelu: 5–8 mm
- Síla zasunutí: ≤ 20 N
- Síla vytažení: ≤ 20 N
- Životnost: > 1000 cyklů zapojení
- Průřez vodiče: Max. 1,0 mm² / 18 AWG
- Zajišťovací mechanismus: Latch lock

Materiálové a environmentální parametry
- Manžeta: PA
- Kontakty: slitina mědi (Cu)
- Pokovení kontaktů: Au (zlato)
- Vložka: PA
- Pouzdro: slitina zinku
- Povrchová úprava pouzdra: černý chrom
- Odlehčení tahu: POM
- Třída hořlavosti: UL 94 HB
- Stupeň krytí: IP65
- Rozsah provozních teplot: -30 °C až +80 °C
